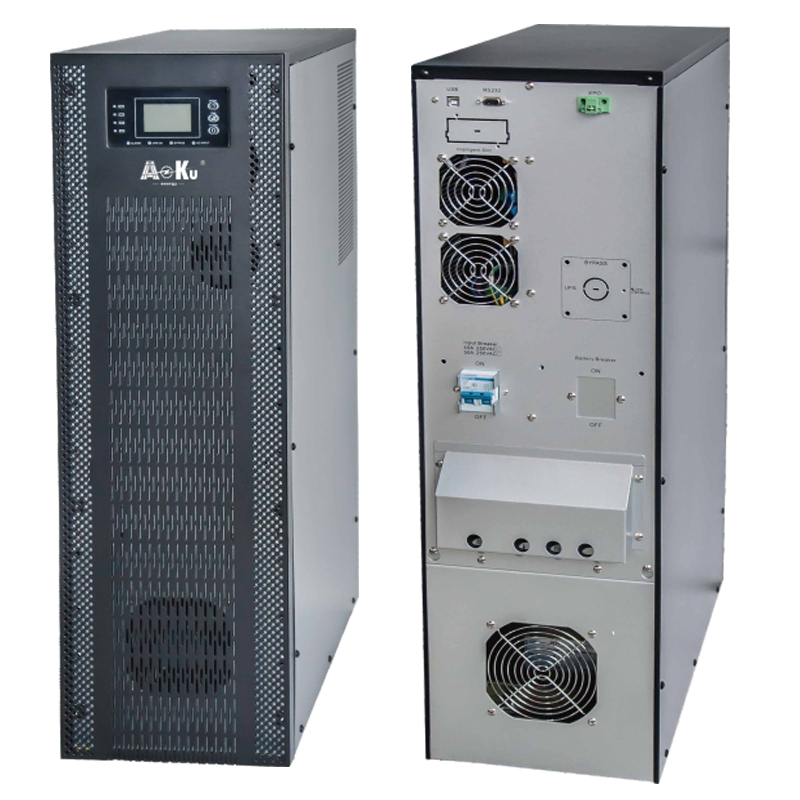

Série AoKu AKH-B Onduleur Bivolt Haute Fréquence en Ligne (6KVA / 10KVA | Entrée automatique de bivolts 220V & sortie 110V/220V | AKH-B-6K / AKH-B-10K)
Série AoKu AKH-B Onduleur Bivolt Haute Fréquence en Ligne (6KVA / 10KVA | Entrée automatique de bivolts 220V & sortie 110V/220V | AKH-B-6K / AKH-B-10K)
La série AoKu AKH-B (6KVA - 10KVA | AKH-B-6K / AKH-B-10K) est un onduleur bivolt en ligne haute fréquence à double conversion haut de gamme, conçu pour les réseaux bivoltages mondiaux. Comprend une entrée automatique Bivolt 220V avec sortie terminale réglable 110V/220V, un facteur de puissance unitaire (PF=1,0, 6kW/10kW), une fenêtre d’entrée ultra-large 110V–300V AC, un temps de transfert de 0 ms, une efficacité maximale de 95,5 %, des pièces de batterie 16/20 réglables avec un chargeur intelligent réglable 1–12A, un panneau LCD graphique, EPO, et une gestion RS232/USB/SNMP pour les infrastructures informatiques, de santé et commerciales critiques.
CARACTÉRISTIQUES ET AVANTAGES CLÉS
Entrée automatique de la grille bivolt et bloc de bornes de sortie 110V / 220V configurable
Conçue avec une architecture d’alimentation bi-tension avancée (entrée L+L+PE), la série AKH-B s’adapte automatiquement aux normes nominales du réseau électrique 220VAC tout en fournissant un bloc terminal flexible biphasé (L1, L2, N1, N2). Les utilisateurs peuvent configurer sans interruption des sorties de ligne indépendantes 110VAC / 120VAC ou des sorties combinées 220VAC / 240VAC sans transformateurs externes.
Double conversion haute fréquence & facteur de puissance unité (PF = 1,0)
Construit avec un traitement numérique à haute vitesse et une topologie en ligne à double conversion véritable, offrant une alimentation sinusoïdale pure continue et sans surtension. Dispose d’un facteur de puissance unitaire (PF = 1,0), délivrant 6000W sur le modèle 6KVA et 10000W sur le modèle 10KVA pour maximiser la puissance active des racks de serveurs à haute densité modernes et des équipements médicaux.
Fenêtre de tension d’entrée ultra-large (110V – 300V AC) et temps de transfert de 0 ms
Fonctionne sur une large plage d’entrée AC allant de 110VAC à 300VAC (avec une réduction de puissance active inférieure à 176VAC) et une détection de fréquence 50/60Hz ±6Hz. Élimine les décharges inutiles de batterie lors des coupures de tension et des pics de réseau de routine, garantissant un transfert fluide de 0 ms vers le mode batterie lors d’une coupure totale de la facture.
Configuration flexible du réseau de batteries 16 / 20 & chargeur intelligent réglable 1A–12A
Prend en charge des configurations flexibles de bus de batterie réglées soit sur 16 pièces (218,4 VDC) soit 20 pièces (273 VDC) de batteries au plomb 12 V. Les modèles à secours long (-KL) disposent d’un chargeur haute puissance intégré réglable de 1A à 12A (par défaut 5A), permettant une recharge rapide pour les grandes batteries externes.
Efficacité maximale exceptionnelle (95,5 %) et distorsion harmonique ultra-faible
Atteint une efficacité maximale impressionnante en mode ligne de 95,5 % (95 % pleine charge) et jusqu’à 95,3 % en mode batterie. La correction du facteur de puissance d’entrée (PFC ≥ 0,99) et un THD ultra-bas (≤2 % de charge linéaire) réduisent la dissipation de chaleur, la surcharge électrique des services publics et le bruit du système électrique.
Panneau graphique LCD interactif et ports de surveillance intelligents (RS232 / USB / EPO / SNMP)
Équipé d’un écran LCD graphique transparent affichant la télémétrie en temps réel sur les niveaux de charge, le pourcentage de batterie, les modes de fonctionnement et l’état du bypass. Les terminaux USB standard, RS232 et Emergency Power Off (EPO) sont associés à un emplacement intelligent pour carte SNMP, Modbus ou cartes réseau à contact sec en option.
SPÉCIFICATIONS DU PRODUIT
| Paramètre technique | AKH-B-6K | AKH-B-6KL | AKH-B-10K | AKH-B-10KL |
|---|---|---|---|---|
| ⚡ Capacité du système et cotes de puissance | ||||
| Puissance apparente (VA) | 6000 VA (6KVA) | 10000 VA (10KVA) | ||
| Puissance active (Watts) | 6000 W | 10000 W | ||
| Facteur de puissance de sortie (PF) | 1.0 (Facteur de Puissance d’Unité) | |||
| Topologie du système | Architecture bivolt à double conversion en ligne haute fréquence | |||
| 🔌 Paramètres d’entrée des services d’électricité AC | ||||
| Topologie du câblage d’entrée | L + L + PE (Entrée Bivolt de la grille) | |||
| Tension d’entrée nominale | 208 / 220 / 230 / 240 VAC | |||
| Fenêtre de tension d’entrée | 110 VAC – 300 VAC (Puissance limitée : 110-176VAC & 280-300VAC) | |||
| Fenêtre de fréquence et PFC | 50/60Hz ± 6Hz par défaut (±réglable 10Hz) ; Facteur de puissance ≥ 0,99 | |||
| THDi d’entrée | ≤ 4 % (charge linéaire) ; ≤ 6 % (PF=0,7 charge non linéaire) | |||
| ⚙️ Spécifications de sortie de l’onduleur | ||||
| Topologie du câblage de sortie | L + N + PE (Bloc terminal pour sorties 110V & 220V) | |||
| Tension de sortie configurable | 104 / 110 / 115 / 120 VAC ou 208 / 220 / 230 / 240 VAC (±1 %) | |||
| Forme d’onde de sortie & fréquence | Onde sinusoïdale pure ; Mode batterie : 50/60Hz ± 0,1 % | |||
| Sortie THDv | ≤ 2 % (charge linéaire) ; ≤ 4 % (PF = 0,7 charge non linéaire) | |||
| Temps de transfert | Mode AC vers mode batterie : 0 ms ; Inverseur vers dérivation : 4 ms typique | |||
| Capacité de surcharge en mode ligne | 102 % - 110 % : 30 min ; 110 %-130 % : 10min ; 130 %-150 % : 30 secondes ; >150 % : 200 ms | |||
| Capacité de surcharge en mode batterie | 102 %-110 % : 1min ; 110 %-130 % : 10s ; 130 %-150 % : 3 s ; >150 % : 200 ms | |||
| 🔋 Efficacité du système, gestion de la batterie et de la charge | ||||
| Efficacité maximale du système | Pic en mode ligne : 95,5 % (95 % pleine charge) ; Pic en mode batterie : 95,3 % (94,8 % pleine charge) | |||
| Quantité de l’ensemble de batteries | 16 pièces ou 20 pièces réglables (plomb-acide scellé) | |||
| Tension de charge de la batterie | 16 pièces : 218,4 ± 0,5 VDC ; 20 pièces : 273 ± 0,5 VDC | |||
| Configuration de l’installation de la batterie | Batterie interne | Armoire externe de batterie | Batterie interne | Armoire externe de batterie |
| Courant de charge intelligent | 1 A Standard | 5A par défaut (1–12A ajustable) | 1 A Standard | 5A par défaut (1–12A ajustable) |
| 📐 Interface, Affichage, Protections et Environnement | ||||
| Indicateurs du panneau d’affichage | Panneau LCD graphique (Charge %, Batterie %, Mode AC, Mode Batterie, Mode Bypass, Indicateurs de panne) | |||
| Communication Ports | RS232 standard, USB, terminal d’arrêt d’urgence (EPO) | |||
| Emplacement d’extension intelligent | Prend en charge la carte SNMP optionnelle, la carte de contact sec AS400 ou la carte Modbus | |||
| Protections complètes du système | Surcharge de sortie, court-circuit, surtension/sous-tension de la batterie, surchauffe et protection contre les pannes de l’onduleur | |||
Documentation technique
Accédez à des plans industriels complets, des plans d’installation, des guides de protocoles de communication et des certifications internationales de conformité.
Catalogue technique
Obtenez le catalogue de la série AoKu AKH-B pour les spécifications électriques complètes, les dimensions des armoires, les configurations des batteries, les guides de câblage et les certifications.
Manuel d’utilisation
Procurez-vous le manuel utilisateur de la série AOK-B d’AoKu pour l’installation étape par étape, les schémas électriques, les réglages LCD, les solutions d’avertissement/codes d’erreur et l’entretien des batteries.
APPLICATIONS DU PRODUIT
Conçu pour les réseaux commerciaux bitension et la sécurité des infrastructures critiques, leUPS haute fréquence AoKu AKH-B série Bivolt OnlineOffre une protection pure et intransigeante contre l’énergie sinusoïdale dans six secteurs clés :
🖥️Centres de données commerciaux à double tension et racks de serveurs informatiques
Fournit une alimentation sinusoïdale pure de 110V / 220V et un facteur de puissance unitaire (PF=1,0) pour les racks de serveurs d’entreprise à haute densité, les serveurs blade et les réseaux SAN de stockage sur les marchés à double tension d’Amérique latine et le monde.
🏥Établissements de diagnostic et équipements médicaux
Fournit une alimentation continue de 0 ms sans transfert pour les équipements de diagnostic de laboratoire médical sensibles, les scanners à ultrasons, les systèmes de surveillance clinique et les unités de stockage de banques de sang.
🏦Institutions financières, terminaux bancaires et pôles de télécommunications
Protège les systèmes de mainframe des banques centrales, les réseaux de distributeurs automatiques, les serveurs de transactions boursières et les stations de base télécoms contre les coupures de courant inattendues et les transitoires du réseau.
🛒Chaînes de vente au détail multinationales, supermarchés et points de vente de points de vente
Assure un traitement continu des transactions pour les caisses de supermarché, les serveurs POS centraux, les scanners d’inventaire et les systèmes de sécurité des magasins lors des ralentissements régionaux du réseau.
🛡️Centres de commandement de sécurité et matrice NVR CCTV
Fournit une alimentation de secours ininterrompue de 6000W / 10000W aux salles de surveillance centralisées de sécurité, aux serveurs de stockage NVR d’entreprise, aux contrôleurs de mur vidéo et aux portails de contrôle d’accès.
⚙️Automatisation industrielle et systèmes de contrôle des procédés
Protège les armoires d’automatisation industrielle des PLC, les contrôleurs de machines CNC, les instruments de test de précision et les capteurs de chaîne d’assemblage contre les baisses de tension et les coupures de courant.
SOLUTIONS PRODUIT
Architectures de solutions techniques conçues parÉnergie AoKuPour surmonter la complexité du réseau à double tension, la densité d’alimentation élevée des serveurs et les défis prolongés des coupures de courant :
⚡Adaptation du réseau double tension & sortie sans interruption 110V / 220V
Défi :Les gestionnaires d’installation sur les marchés des services publics Bivolt rencontrent des difficultés à alimenter à la fois des équipements informatiques 110V et des charges lourdes 220V à partir d’une seule unité UPS.
Solution AoKu :La série AKH-B intègre un bloc terminal Bivolt permettant une distribution simultanée de puissance 110VAC et 220VAC, éliminant ainsi les transformateurs abaisseurs externes encombrants et réduisant le coût total de possession.
💡Facteur de puissance d’unité (PF = 1,0) et réduction du coût énergétique
Défi :Les serveurs blade modernes à haute densité avec alimentations PFC actives provoquent une réduction de puissance sur les systèmes UPS conventionnels PF=0,8 ou 0,9.
Solution AoKu :Le facteur de puissance unitaire (PF=1,0) garantit une livraison active complète de 6000W / 10000W avec une efficacité de pointe de 95,5 % de la ligne de pointe, maximisant la puissance utilisable en rack tout en réduisant les coûts d’électricité et de refroidissement.
🛡️Régulation instable de la tension du réseau et prolongation de la durée de vie de la batterie
Défi :Des baisses fréquentes de tension (jusqu’à 110VAC) et des pics de ligne provoquent une dégradation prématurée de la batterie due à un cycle continu.
Solution AoKu :La fenêtre d’entrée ultra-large de 110V–300VAC régule la tension de sortie via une double conversion en ligne sans engager l’alimentation de la batterie, prolongeant ainsi la durée de vie de la batterie et réduisant les coûts d’entretien.
🔋Coupure de courant prolongée en secours & recharge rapide 1A–12A
Défi :Les coupures longues de la compagnie nécessitent de grandes batteries que les chargeurs UPS standards 1A ne peuvent pas recharger rapidement entre deux coupures de courant.
Solution AoKu :Les modèles à secours long (-KL) disposent d’un chargeur intelligent 1A–12A (5A par défaut) associé à des réglages flexibles du bus de batterie 16 / 20, permettant une recharge rapide pour les racks externes de haute capacité.
🔌Sauvegarde critique de mission sans interruption et transfert de 0 ms
Défi :Des pannes soudaines du réseau peuvent entraîner la corruption des données, le redémarrage des serveurs ou l’interruption des dispositifs médicaux.
Solution AoKu :L’architecture de conversion double en ligne continue maintient un temps de transfert de 0 ms vers le mode batterie lors des coupures de courant, assurant une continuité opérationnelle sans compromis.
🌐Télémétrie centralisée de flotte à distance et coupure d’urgence de l’EPO
Défi :Les installations d’entreprise multi-sites nécessitent une surveillance à distance en temps réel et des capacités d’arrêt automatisé et fluides lors de pannes prolongées.
Solution AoKu :Des terminaux USB, RS232 et EPO intégrés s’associent à un emplacement intelligent prenant en charge les cartes réseau SNMP optionnelles pour la gestion centralisée du navigateur web, les alertes e-mail à distance et l’arrêt automatisé du système d’exploitation des serveurs.
